SCL—C/CT型防腐齿轮泵使用说明书

SCL—C/CT型防腐齿轮泵使用说明书

发布时期发布来源下载次数文件类型文件大小
2016-09-06 http://www.cnnaili.com 320次 .doc 33.8 KB
点击下载
详细介绍

    该泵参照国外先进技术为铸造行业广大树脂砂设备用户设计的。SCL-C材质为316不锈钢,SCL-CT为特种合金。配有防腐进口氟胶密封圈及PPS轴套。该泵具有防腐、耐磨、不渗漏的特点。
    SCL-C型泵适用5—30吨混砂机呋喃、酚醛、碱酚醛、派普树脂定量输送,SCL-CT型泵适用20吨-60吨混砂机苯磺酸固化剂定量输送。可配用直流调速电机或交流调速电机,还可根据原设备上的调速配置方式选择电机。流量和转数成正比。

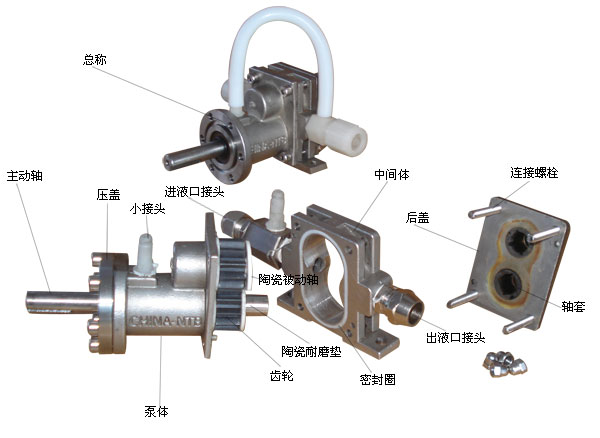

一、结构原理:(见图一)

SCL-C/CT型结构示意图说明
l、前泵体:内装一套被动齿轮轴及被动齿轮,其两侧各装一个陶瓷耐磨垫。PPS轴套一件
2、中间体:两面各装两个定位销。内装一套主动齿轮轴及齿轮,主动轴上装有一个齿轮,头部装一个氟胶轴封,其两侧各装一个陶瓷耐磨垫。
3、后轴承盖:装有一个PPS轴套。
4、前盖

二、拆泵顺序:
先拆前盖——松开六个m5螺栓,取下前盖——用手拔下后轴承盖——用手拔下中间体——齿轮轴及耐磨垫——用木棍从后侧两端对称用力推出密封圈。

三、装配及检查、调整
1、检查部位:
重点检查中间体内腔是否有划伤现象,轴承套是否磨损严重,轴承套及轴配合间隙是否过大,四个调整垫是否磨损严重,四个耐磨环是否有划伤现象,主、被动轴是否磨损。
2、故障分析:

故障现象检查部位处理方法
流量下降耐磨垫磨损严重,中间体内腔划伤

更换耐磨垫,更换中间体,更换过滤网

轴向漏液密封圈及主轴麽损或研伤,更换密封圈,更换主轴
异常声音轴套磨损严重,通轴度下降,中间体内腔严重划伤。更换轴承套,更换中间体


3、装配顺序:
a、将所更换的零件按拆下的顺序及部位分别组装好,并注意将联轴器两端靠紧后再将两端顶丝拧紧,所有零件装配前都要清洁。
b、按拆泵的相反顺序将各组各部件组装在一起,注意连接螺栓的紧固力量均匀适度。
d、和电机连接时注意泵和电机的同轴度,用手转动联轴器感觉较轻没有异常声音时再起动电机,并观察半分钟,无液启动泵不应超过30秒,以防止轴套磨损。

四、技术参数:

型   号

吸入及排除口径

流   量(L/min)

压   力(MPa)

定量精度( ±)

功   率 (KW)

材   质

SCL-C1/CT1

M14X1.5

 1-4

0.6

1

0.37

316  特种合金

SCL-C2/CT2

——

 1.5-6

0.6

1

0.37

316  特种合金

SCL-C3/CT3

1/2″ M16X1.5

 2-8

0.6

1

 0.55

316  特种合金

SCL-C4/CT4

——

 3-12

0.6

1

0.55

316  特种合金


五、使用注意事项:(泵上有简易说明)
a) 液料桶出口高于泵的进口,距离靠近为好。
b) 泵允许通过最大颗粒物尺寸37微米,最好加装过滤网。
c) 起动电机前,应用手转动是否灵活,无液体运转不能超过20秒
d) 长期不使用应用清水将泵内液体冲洗干净。
e) 维护修理时应严格按上述方法进行。
