SCM-C/CT型磁力齿轮泵结构示意图

SCM-C/CT型磁力齿轮泵结构示意图

发布时期发布来源下载次数文件类型文件大小
2016-09-06 http://www.cnnaili.com 794次 .doc 27.1 KB
点击下载
详细介绍

    该泵参照国外先进技术为铸造行业广大树脂砂设备用户设计的。其材质为全合金特种不锈钢,配有防腐机械密封及轴套。该泵具有防腐、耐磨、不渗漏的特点。
    C/CT型泵适用3—30吨树脂砂混砂机,B型泵适用30吨-60吨混砂机输送固化剂。可配用直流调速电机或交流调速电机,还可根据原设备上的调速配置方式选择电机。流量和转数成正比。

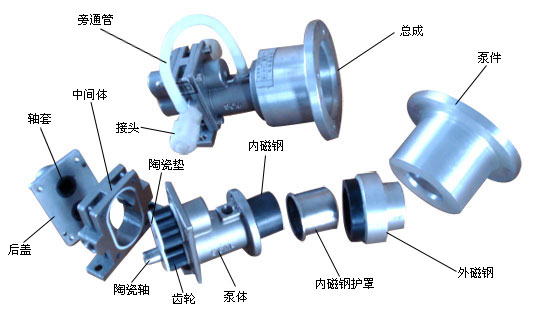

一、结构原理:(见图一)


SCM-C/CT型磁力齿轮泵通用部分使用说明书

一、结构原理:
     磁力泵和普通泵的主要不同是磁力泵是电机轴上装有一个永磁磁环。泵轴上装有一个永磁磁环,环外有一个不锈钢护照将泵轴封闭在泵体内,然后套入电机磁环内,周边有间隙,从而实现无接触传动,达到静态密封的目的,实现永无泄漏。

二、特点:
1、静态密封,永无泄漏。
2、可高速运转,噪音低运转平稳,无脉冲现象,流量稳定。
3、泵内出现赃物卡住齿轮时,磁环传动部分传动扭矩增大,虽然电机转动,泵轴就停止转动,保护了泵和齿轮不划伤,也保护了电机过载。
4、寿命长可靠性强,在保修期内免维护。
5、齿轮采用pps材质大幅度提高了泵体的寿命。
6、可根据所输送的介质选择不同的泵体材质,实现性价比合理从而减少采购成本。
7、可输送有毒有害的介质。

三、拆泵顺序:
     将泵架和电机分离→将泵体和泵架分离→取下磁环护照→用手将磁环拔下(注意不要用铁器撬动避免将磁环损坏)用纸包好避免吸上金属物→将紧固泵体的四条螺钉拆下后泵分解完毕。

四、故障分析与处理:
1、泵声音发现异常,同时不出液。说明泵轴磁环没有传动,两磁环相互的吸力所产生摩擦的噪音。主要原意是泵内出现杂物。
2、硫量下降,主要是耐磨垫磨损或齿轮磨损。初期可调整电机转数,后期更换耐磨垫和齿轮
3、流量不稳定:主要是泵管接头松动泵内进空气所致。需紧固接头。

型  号

吸入及排除口径

流  量(ML/min)

压  力(MPa)

定量精度(±)

功  率(KW)

材  质

SCM-C1/CT1

M14X1.5

1-4

0.3

1

0.37

316  特种合金

SCM-C2/CT2

——

1.5-6

0.3

1

0.37

316  特种合金


五、注意事项:
1、内磁环是磁石材料,易碎、易吸铁物,拆装时注意。外磁环内,务必要清理干净。
2、泵进口要低于液料箱的出口。
3、进泵管道上最好安装200M网状过滤器。
4、泵无液空转不能超过30秒。

服务电话:0312-3233802  13315273255
