拆解磁力齿轮泵及咬合的测量方法

拆解磁力齿轮泵及咬合的测量方法：

1、用专用三爪拉力器，把联轴器和键在泵轴上取下。

2、用梅花扳手取下泵前后盖儿的螺栓，同时取下前后压盖儿，并保证机械密封或调料密封的完整。

3、取出主动齿轮和从动齿轮。清洗各零部件，并按顺序摆放在工作台上。清洗泵壳与泵体之间平衡油槽以及轴承的润滑油槽等通道。

4、检查泵体及齿轮有无裂纹、损伤、腐蚀等缺陷。用游标卡尺测量齿轮与泵体的径向间隙，其标准为：0.1到0.5mm。

5、用游标卡尺和千分尺测量齿轮厚度，和泵体的宽度检查泵体，与齿轮端面的轴向间隙。其标准为：0.1至0.5mm。

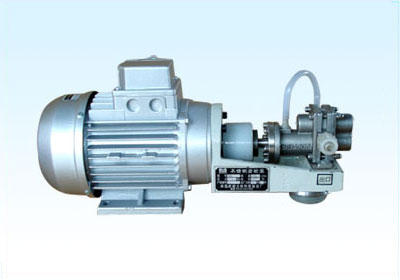

磁力齿轮泵

6、用千分尺和游标卡尺测量轴承间隙及铜套与轴配合间隙。其标准为：0.1至0.5mm。对磁力齿轮泵不合格的零部件进行修复或更换。

7、在主动齿轮表面涂上一层显示色彩主动齿轮，被动齿轮装入泵体并来回转动数下时，主动齿轮上的显示剂印染到从动齿轮上面，取出从动齿轮，根据从动齿轮啮合面上的色痕，判断啮合情况。

8、如果色痕在节线上较深说明主动齿轮从动齿纹中心距过大，色痕在齿轮节线较浅，说明主动齿轮从动齿轮中心距过小，色痕均匀分布在齿轮节线上，且在两者之间为正常。

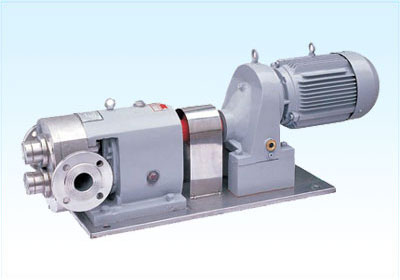

磁力齿轮泵

9、磁力齿轮泵如色痕在均匀在节线上，但偏于一边，说明主动齿轮从动齿轮两轴不在同一平面。将主动齿轮从动齿轮装在泵壳内。在后端盖和泵体接触面上涂润滑脂加石墨垫片后将后盖儿呀上，并穿上螺丝。

10、把键装在轴上，将联轴器装好，并用铜棒敲击到位。一边拧螺栓一边盘动泵轴，直到转动灵活无发卡为止。

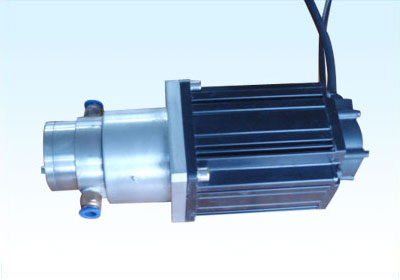

磁力齿轮泵
